国产午夜精品在线,一级做a爱片性色毛片,日本中文字幕在线免费观看视频

硅胶产品Product Series

当前位置：主页 > 硅胶产品 > 手板模型设计专用硅胶 > 手板模型设计专用硅胶

产品类别：手板模型设计专用硅胶

产品名称：手板模型模具硅胶

产品详情

手板模型模具硅胶也叫手板硅胶，与常规的模具胶相比，价格低，翻模次数不高，一般可能就20次左右，而常规的模具硅胶翻模次数可达上千次。因此，手板硅胶主要用于各种产品的模型开发及小批量产品生产。

手板模型模具硅胶特点：

1.低粘度、流动性好、操作方便；
2.不受制品厚度限制，可深度硫化；
3.价格低，节约成本。

操作方法

1.硅胶和一定量的固化剂按照比例来混合，混合时可手动搅拌混合或者采用设备搅拌混合；

2.混合后的胶料在灌模前要先进行脱泡。脱泡过程中，胶料的体积会增加4-5倍，所以脱泡的容器体积要比胶料体积大4-5倍，大致会在10分钟后胶体剂恢复正常，当表面没有气泡逸出时即可完成。

3.胶料要接触的模型产品表面或材料模型表面，需要采用液体石蜡或表面活性剂等作为脱模剂。

4.混合脱泡后的模型固化需要一定的温度和时间，比如120±5℃烘30分钟固化，60~70℃烘2~3小时固化，室温固化时间为24小时。

注意事项

1.用手板硅胶制作出来产品后，要等待24小时后在投入生产；
2.搅拌过程中一定要使硅胶与固化剂之间充分搅拌均匀，抽真空时间不宜过长，避免硅胶在抽真空时发生固化。
手板模型模具硅胶

硬度选择

硬度范围	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建议	0度以下超软，一般用途硅胶娃娃成人用品、性用品等。0度的稍微硬一些看客户需求。	柔软度一般，一般用于制作硅胶制品，也可以用于小而精细的翻糖模、皂模、移印胶头等。	适用于各种灌模类产品，柔软性好、抗撕拉性好、适用的产品有蜡烛手工皂、工艺品、糖果巧克力、异形石膏线等。	抗撕拉性最好、硬度偏高、不变形，适用于分片刷模，比如各种水泥制品、文化石砂岩浮雕产品、树脂工艺品及轮胎模等。	很硬，类似运动鞋鞋底，适用于填充，电子灌封这方面，不建议开模。	硬度高于50度时硅胶会变脆，抗撕拉性能下降，没有柔韧性，适合填充，不建议开模。

缩合型硅胶产数表

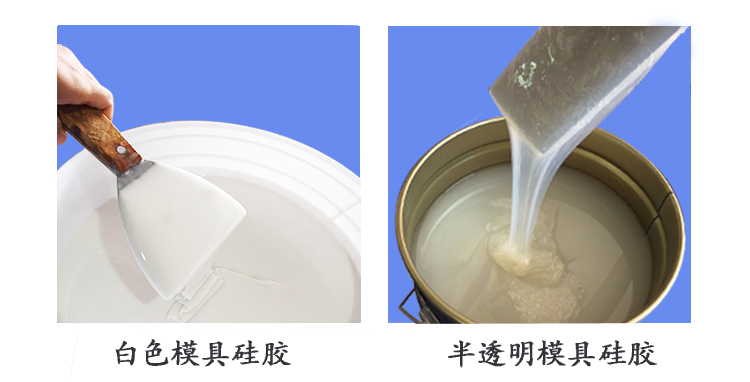

外观	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化剂添加（%）	2-3
动力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸强度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂强度（KN/m）	16±2	19±2	24±2	25±2		21±2
伸长率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作时间（min)	30-50		30-40			30-50
硫化时间（h）	4-5		3-4			4-5
线收缩率（%）	0.3

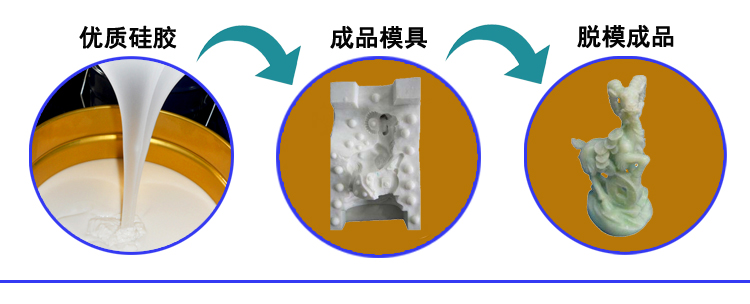

手板模型模具硅胶广泛用于制作手板模型模具、工艺品模型设计，PVC塑胶模、合金玩具工艺、塑胶玩具、低熔点合金产品模具制作，仿真产品模型的复制，鞋底模具制造，电子设备抗震、移印定位等产品模型的开发。

手板模具硅胶

△硅胶产品一览
模具硅胶产品食品级硅胶产品人体硅胶产品移印硅胶产品加成型硅胶产品缩合型硅胶产品电子灌封胶产品液槽胶产品手板模型设计专用硅胶产品注射成型硅胶产品发泡胶产品硅油产品硅胶模具成品油泥、缝合模块

△硅胶产品案例
实拍硅胶产品案例

△硅胶产品资讯
宏图硅胶厂家新闻硅胶行业新闻硅胶产品技术问答

相关产品

张先生
曹先生
网站
公众号
