国产精品一区av,欧美日韩后,中文字幕在线播放一区二区

硅胶产品Product Series

当前位置：主页 > 硅胶产品 > 模具硅胶 > 模具硅胶

产品类别：模具硅胶

产品名称：轮胎模具硅胶

产品详情

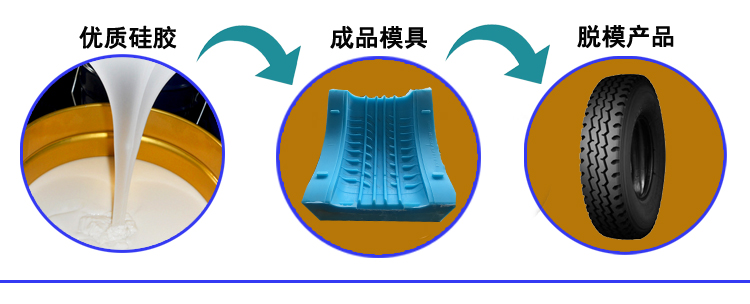

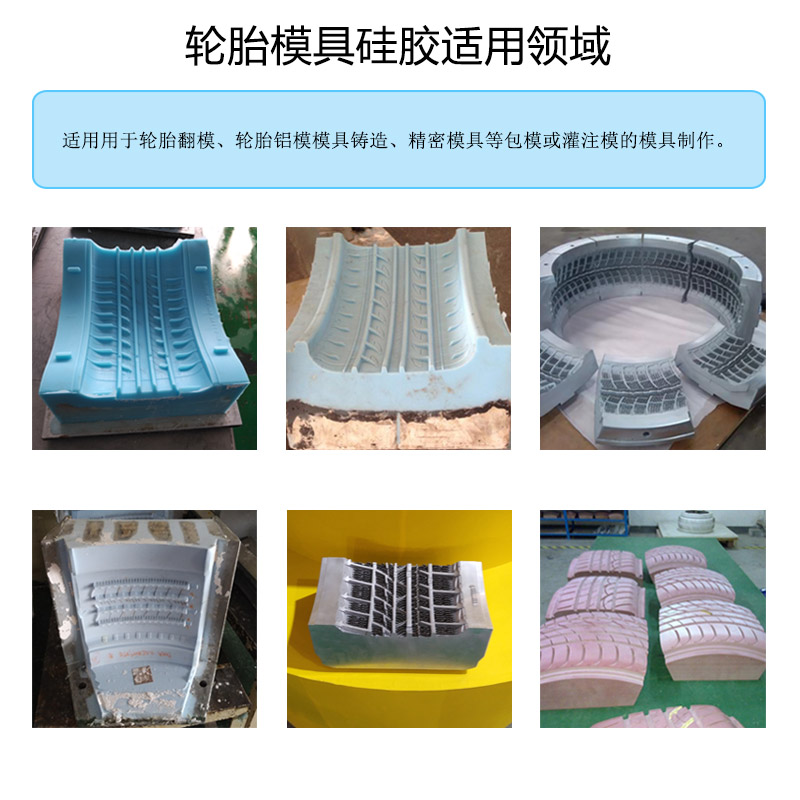

轮胎模具硅胶是一款室温双组份硫化硅橡胶，A组分硅胶，B组分固化剂，专业用于轮胎翻模、轮胎铝膜模具制造及精密产品的模具制作。其分加成型和缩合型，前者硅胶与固化剂的比例为1:1，后者硅胶与固化剂的比例为100:2-3。考虑到生产成本的原因，一般采用缩合型的客户比较多。

特点：

1.易排泡、易脱模、易灌注或涂刷；
2.交联过程中不放出低分子，收缩率小；
3.撕裂强度高、拉力好，做出来的模具不变形；
4. 耐高温，耐温可达260℃；
5.翻模次数多，硅胶模具可重复使用，使用寿命更长久。
模具硅胶
操作方法
轮胎模具硅胶

1.准备工具：硬纸板、尺子、刀具、热熔胶枪等；
2.处理好模种，把模种固定在木板上，均匀的涂上一层脱模剂；
3.切割相应的纸板将模种四周围起来，用热熔胶将纸板空隙密封，纸板与模种间要保留5mm左右的距离，并涂上脱模剂；
4.根据产品的大小按100:2-3的比例称量硅胶配比混合搅拌均匀，然后放入抽真空机抽真空（抽真空到-0.1mpa即可）；

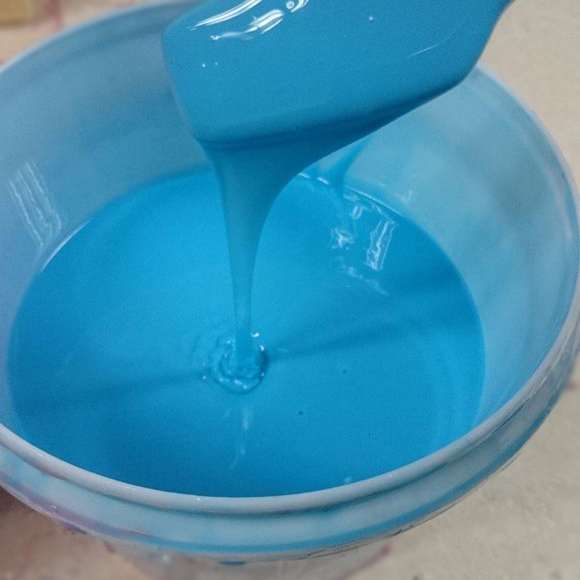

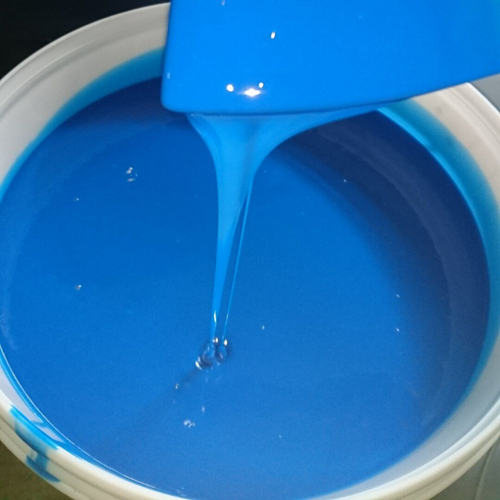

5.把抽完真空的硅胶倒入到模种内，等待硅胶完全固化后，把硅胶模具拆下来，用剪刀对硅胶模周边进行修整。至此，整套流程结束，制作好的硅胶模具一般放24小时后可投入使用。

1.固化剂的添加量应视温度而定，气温高则减少。固化剂若添加过量会影响模具质量，硅胶模具会变脆；固化剂添加少则会延长固化时间；
2.抽真空到-0.1mpa即可，抽真空时间不宜过长，防止硅胶在抽真空时发生交联反应，使硅胶变的一块一块的，造成原料浪费；
3.硅胶模具制作完成后，保存在通风、阴凉、干燥的地方，24小时后在投入生产。
轮胎模具硅胶

硬度范围	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建议	0度以下超软，一般用途硅胶娃娃成人用品、性用品等。0度的稍微硬一些看客户需求。	柔软度一般，一般用于制作硅胶制品，也可以用于小而精细的翻糖模、皂模、移印胶头等。	适用于各种灌模类产品，柔软性好、抗撕拉性好、适用的产品有蜡烛手工皂、工艺品、糖果巧克力、异形石膏线等。	抗撕拉性最好、硬度偏高、不变形，适用于分片刷模，比如各种水泥制品、文化石砂岩浮雕产品、树脂工艺品及轮胎模等。	很硬，类似运动鞋鞋底，适用于填充，电子灌封这方面，不建议开模。	硬度高于50度时硅胶会变脆，抗撕拉性能下降，没有柔韧性，适合填充，不建议开模。

缩合型硅胶参数表
外观	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化剂添加（%）	2-3
动力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸强度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂强（KN/m）	16±2	19±2	24±2	25±2		21±2
伸长率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作时间（min)	30-50		30-40			30-50
硫化时间（h）	4-5		3-4			4-5
线收缩率（%）	0.3
