亚洲精品一区二区三区樱花,香蕉影视在线观看,国产成人精品一区二区在线

硅胶产品Product Series

当前位置：主页 > 硅胶产品 > 模具硅胶 > 模具硅胶

产品类别：模具硅胶

产品名称：水泥制品模具硅胶

产品详情

水泥制品模具硅胶是一款针对水泥产品较重、容易损坏模具而研发出来的模具硅橡胶。适合水泥产品大批量生产复制，而且复制花纹精致，纹路复制清晰，解决了其它材质无法将水泥表面上的图案设计复制出来的问题。

特点：
1.流动性好、易操作、脱模简单；
2.做出来的硅胶模具不变形、耐高温、不膨胀，使用寿命长久；
3.撕裂强度高、拉力好，翻模次数多；
4. 收缩率低（≤0.3%)，可室温快速固化成型，性能可按客户要求调整；
5.适合各种大中小、形状复杂的产品复制及硅胶模具制作。

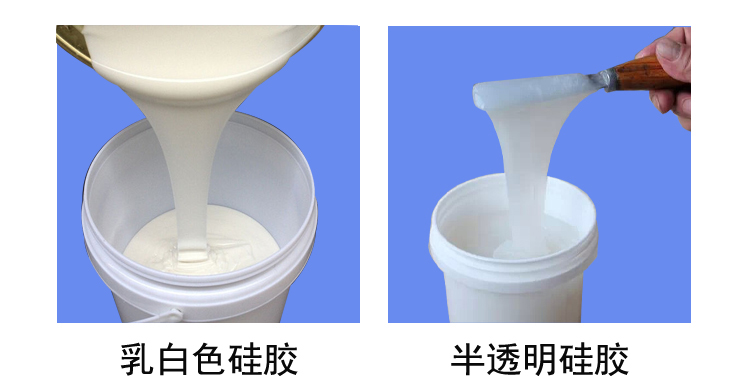

半透明硅胶

操作方法

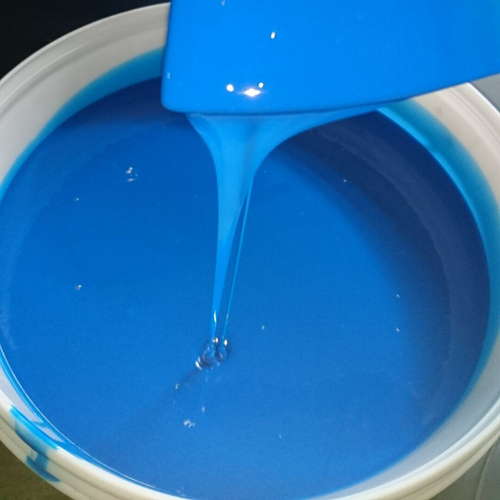

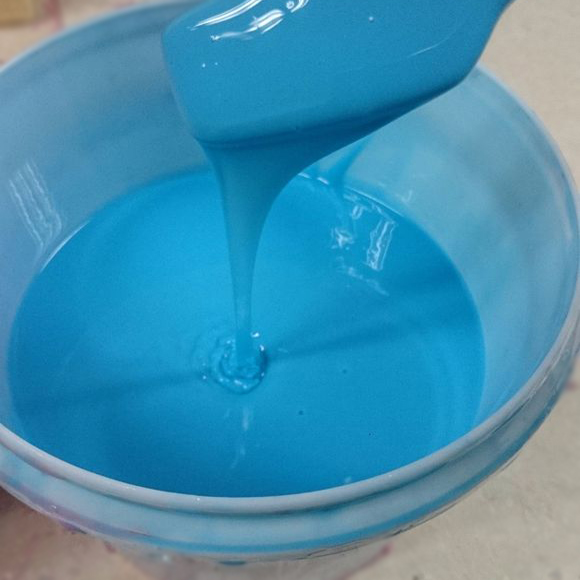

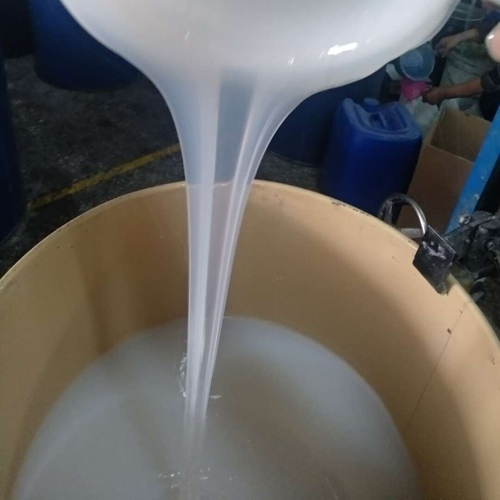

水泥制品模具硅胶

1.准备工具：木板、尺子、刀、热熔胶枪等；
2.把模种表面清理干净，并均匀的涂上一层脱模剂（洗洁精），把模种固定在平整的木板或玻璃板上；
3.切割相应的木板，围在模种四周（木板与模种间留有5mm左右的距离，并涂上脱模剂），用热熔胶枪封住四边的缝隙；
4.根据模种的大小、结构复杂程度及使用称量硅胶进行配比，充分混合搅拌后往模种倒入一部分，然后一起抽真空；
5.抽完真空后，把剩余的硅胶全部倒进模种内；
6.待硅胶完全固化后（3-4小时），去除纸板，把硅胶模具拆下来，用剪刀修整四边多余的硅胶；
7.进行脱模，取出模具，修整边缘；
8.至此整套流程结束，24小时后即可投入生产，将硅胶模具保存在通风、阴凉、干燥的地方。

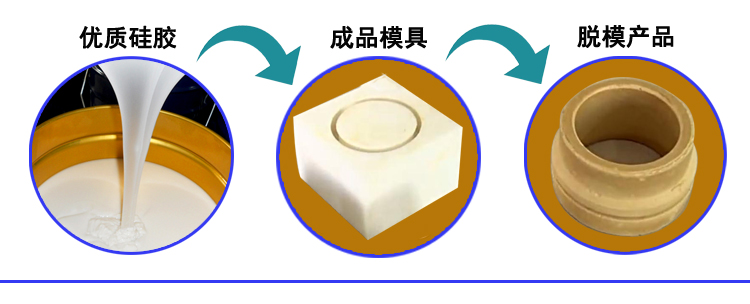

水泥制品模具硅胶应用

1.固化剂的添加量应视温度而定，气温高则减少。固化剂若添加过量会影响模具质量，硅胶模具会变脆；固化剂添加少则会延长固化时间；
2.抽真空的时间不宜太久，正常情况下，不要超过十分钟，抽真空时间太久，硅胶马上固化，产生了交联反映，使硅胶变成一块一块的，无法进行涂刷或灌注，这样就浪费了硅胶；
3.硅胶模具制作完成后，保存在通风、阴凉、干燥的地方，24小时后在投入生产。

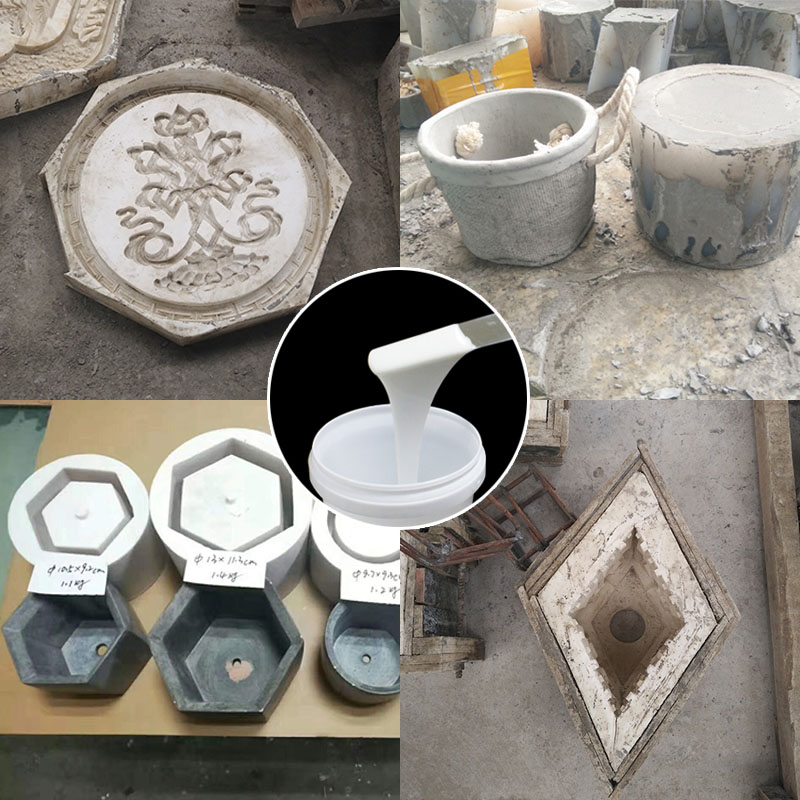

水泥模具硅胶制作

硬度范围	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建议	0度以下超软，一般用途硅胶娃娃成人用品、性用品等。0度的稍微硬一些看客户需求。	柔软度一般，一般用于制作硅胶制品，也可以用于小而精细的翻糖模、皂模、移印胶头等。	适用于各种灌模类产品，柔软性好、抗撕拉性好、适用的产品有蜡烛手工皂、工艺品、糖果巧克力、异形石膏线等。	抗撕拉性最好、硬度偏高、不变形，适用于分片刷模，比如各种水泥制品、文化石砂岩浮雕产品、树脂工艺品及轮胎模等。	很硬，类似运动鞋鞋底，适用于填充，电子灌封这方面，不建议开模。	硬度高于50度时硅胶会变脆，抗撕拉性能下降，没有柔韧性，适合填充，不建议开模。

缩合型硅胶参数表
外观	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化剂添加（%）	2-3
动力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸强度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂强（KN/m）	16±2	19±2	24±2	25±2		21±2
伸长率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作时间（min)	30-50		30-40			30-50
硫化时间（h）	4-5		3-4			4-5
线收缩率（%）	0.3

水泥制品模具硅胶适用于大型石头、石膏、水泥构件、文化石、背景墙、砂岩石雕等产品复制及其硅胶模具制作。可以完美的将产品细小纹路图案给复制出来，适合水泥制品大批量生产复制，硅胶模具可重复使用，为客户节约生产成本！

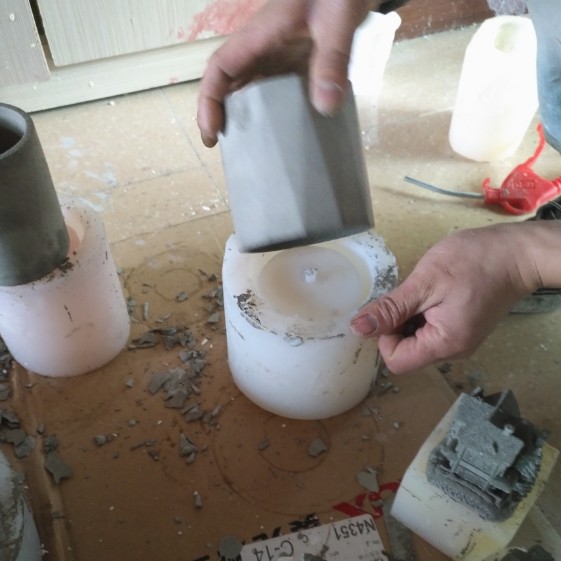

水泥模具硅胶应用

△硅胶产品一览
模具硅胶产品食品级硅胶产品人体硅胶产品移印硅胶产品加成型硅胶产品缩合型硅胶产品电子灌封胶产品液槽胶产品手板模型设计专用硅胶产品注射成型硅胶产品发泡胶产品硅油产品硅胶模具成品油泥、缝合模块

△硅胶产品案例
实拍硅胶产品案例

△硅胶产品资讯
宏图硅胶厂家新闻硅胶行业新闻硅胶产品技术问答

相关产品

张先生
曹先生
网站
公众号

-->
