色四虎,免费在线亚洲,毛片多多

硅胶产品Product Series

当前位置：主页 > 硅胶产品 > 手板模型设计专用硅胶 > 手板模型设计专用硅胶

产品类别：手板模型设计专用硅胶

产品名称：手板硅胶

产品详情

手板硅胶是一种价格较低的双组份的模具硅胶，常规的模具胶翻模次数一般有800次到上千次，而手板硅胶则只有几次到几十次。一般适用于小批量产品生产或者是一次性开模。

手板硅胶特点
1.低粘度、流动性好、易灌注；
2.耐高温、耐酸碱、耐老化；
3.价格低，小批量生产节约成本。

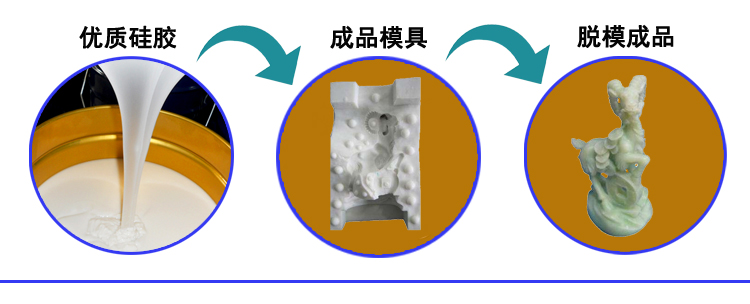

操作方法

1.将硅胶和固化剂按一定比例进行配比混合搅拌均匀；
2.把搅拌后的硅胶进行抽真空排气泡处理，没有抽真空机的可延长硅胶固化时间让其自然固化，但是这种效果不是很理想(建议还是购买一台抽真空机）；
3.把抽完真空的硅胶全部倒入到模框内，等3-6小时硅胶完全固化后进行脱模。

注意事项

1.硅胶与固化剂之间一定要充分搅拌均匀，防止硅胶出现不固化或不完全固化的现象；
2.抽真空的时间不宜太久，防止硅胶在抽真空时发生交联固化，导致硅胶不能使用；
3.制作好的硅胶模具建议放置24小时候在投入使用，这样可以延长硅胶模具的使用寿命。
手板硅胶

硬度选择

硬度范围	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建	0度以下超软，一般用途硅胶娃娃成人用品、性用品等。0度的稍微硬一些看客户需求。	柔软度一般，一般用于制作硅胶制品，也可以用于小而精细的翻糖模、皂模、移印胶头等。	适用于各种灌模类产品，柔软性好、抗撕拉性好、适用的产品有蜡烛手工皂、工艺品、糖果巧克力、异形石膏线等。	抗撕拉性最好、硬度偏高、不变形，适用于分片刷模，比如各种水泥制品、文化石砂岩浮雕产品、树脂工艺品及轮胎模等。	很硬，类似运动鞋鞋底，适用于填充，电子灌封这方面，不建议开模。	硬度高于50度时硅胶会变脆，抗撕拉性能下降，没有柔韧性，适合填充，不建议开模。

缩合型硅胶产数表

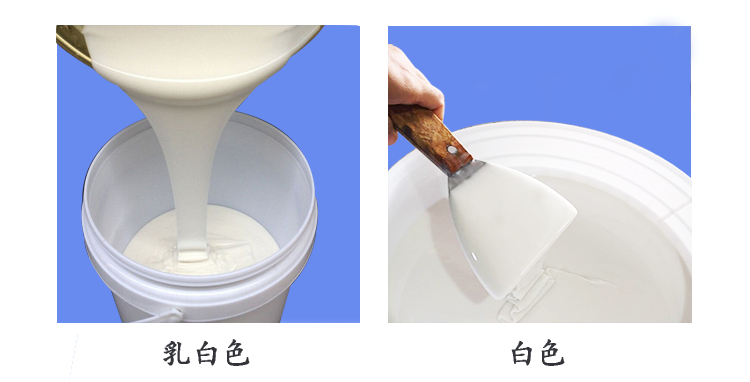

外观	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化剂添（%）	2-3
动力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸强（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂强（KN/m）	16±2	19±2	24±2	25±2		21±2
伸长率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作时间（min)	30-50		30-40			30-50
硫化时间（h）	4-5		3-4			4-5
线收缩率（%）	0.3

手板硅胶一般用于小批量翻模或者一次性开模，也可用于精细小件产品的硅胶复模、合金玩具工艺、塑胶玩具、工艺品模型、手板模型设计，文物的复制、电子设备抗震、移印定位、鞋模等产品的硅胶模具制作。

△硅胶产品一览
模具硅胶产品食品级硅胶产品人体硅胶产品移印硅胶产品加成型硅胶产品缩合型硅胶产品电子灌封胶产品液槽胶产品手板模型设计专用硅胶产品注射成型硅胶产品发泡胶产品硅油产品硅胶模具成品油泥、缝合模块

△硅胶产品案例
实拍硅胶产品案例

△硅胶产品资讯
宏图硅胶厂家新闻硅胶行业新闻硅胶产品技术问答

相关产品

张先生
曹先生
网站
公众号
