一级黄色片在线,日韩专区欧美专区,中国老妇荡对白正在播放

硅胶产品Product Series

当前位置：主页 > 硅胶产品 > 模具硅胶 > 模具硅胶

产品类别：模具硅胶

产品名称：石膏线模具硅胶

产品详情

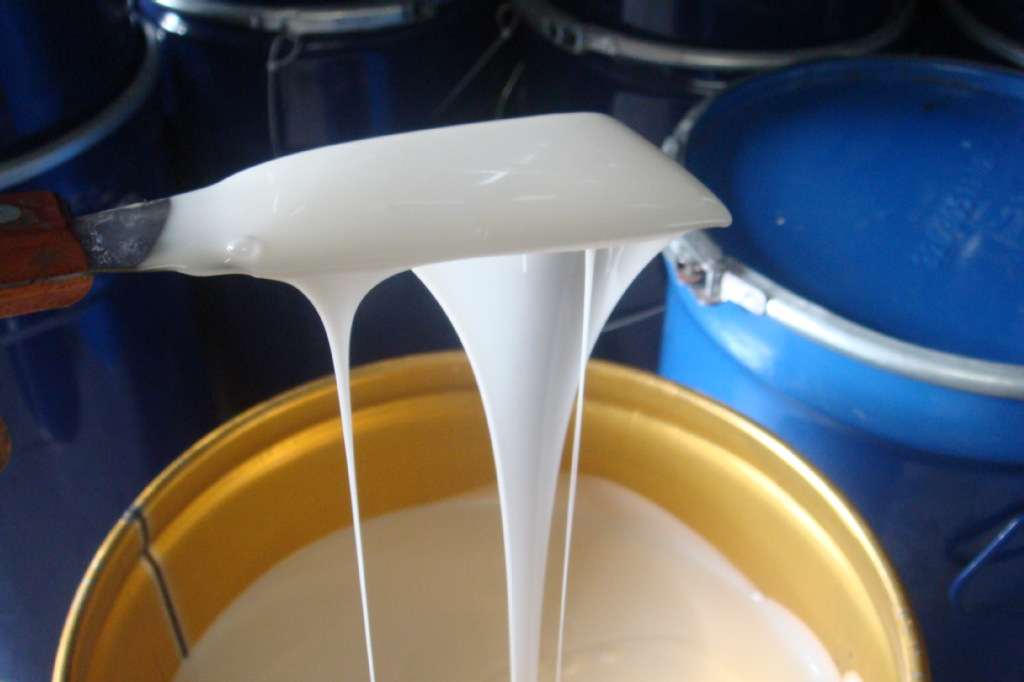

一般客户用于制作硅胶模具的石膏线模具硅胶，采用的是缩合型模具硅胶较多，有少数客户喜欢用加成型模具硅胶。石膏线模具硅胶分AB双组份，A组分硅胶，B组分固化剂。硅胶与固化剂混合后即可成型。

加成型模具硅胶配比为1:1，缩合型模具硅胶配比为：100:2-2.5。前者为环保级，后者为工业级。

特点：

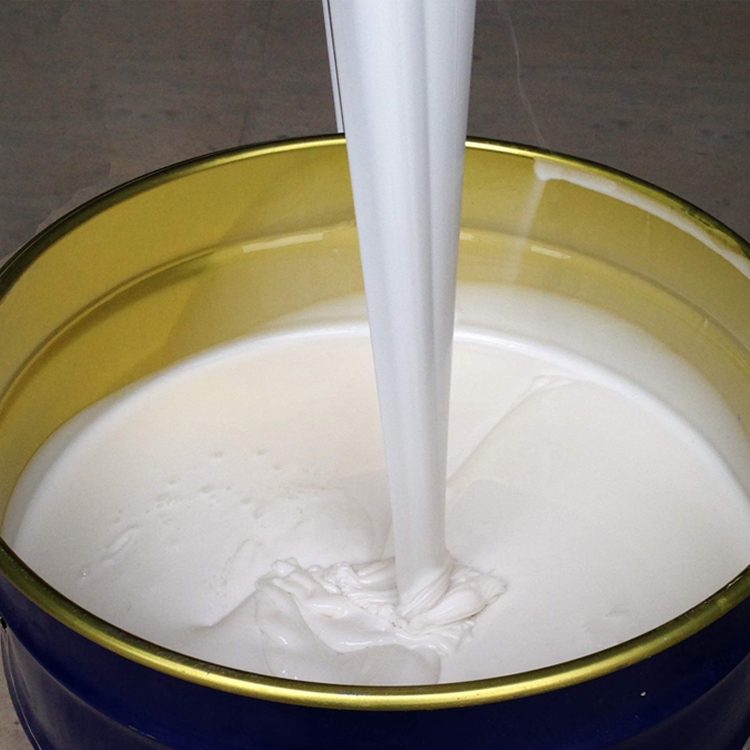

1.流动性好、易操作、易脱模；
2.做出来的模具不变形，具备耐高温、耐腐蚀、耐酸碱等优点；
3.抗撕裂强度高、拉力好，模具可重复使用，翻模次数多；
4. 收缩率低（≤0.3%)，可室温快速固化成型，性能可按客户要求调整。

操作方法
石膏线模具硅胶

1.准备工具：刀、尺子、刷子、剪刀、木板等；
2.处理好模种，有油泥将模种固定到木板上，用手沾水把油泥碾平滑，将四周多余的油泥切掉；

3.根据产品的结构、花纹、用途对硅胶进行称量配比，硅胶和固化剂之间配比为100:2-2.5；
4.将配比后的硅胶搅拌均匀，放入抽真机抽真空（抽真空到-0.1mpa，这样可以防止做出来的模具有气泡，影响质量。若没有抽真空机，可减少固化剂的添加比例，延长固化时间，释放多余的气泡）；

5.把抽完真空的硅胶均匀的涂抹到模种上（一般15分钟左右可以刷第二层，配好刷第二层所需硅胶，重复刷第一层硅胶的次数2-3次)；
6.待硅胶不流动时，在硅胶上粘贴一层纱布，这样做的好处是可以增强硅胶的强度、抗撕裂度，然后在均匀刷上一层硅胶（视产品大小适量增加一层纱布，一般不超过两层）；

7.硅胶涂刷完后在边缘打好卡榫，与外模合模，使模具不错位；
8.待硅胶固化后即可制作外模，用木板固定外模的形状，将调好的石膏倒入模具中，将石膏涂抹平整；

9.待外模完全固化后，把木板拆掉，将整个外模及硅胶模拆下来，检查硅胶模具，用剪刀修整硅胶模具，修整石膏外模；
10.硅胶模具制作完成后，一般24小时后可投入生产。

1.固化剂的添加量应视温度而定，气温高则减少。固化剂若添加过量会影响模具质量，硅胶模具会变脆；固化剂添加少则会延长固化时间；
2.抽真空的时间不宜太久，正常情况下，不要超过十分钟，抽真空时间太久，硅胶马上固化，产生了交联反映，使硅胶变成一块一块的，无法进行涂刷或灌注，这样就浪费了硅胶；
3.为了保证硅胶模具最好的发挥效果，建议制作好的模具24小时后在投入生产。

硬度选择

硬度范围	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建议	0度以下超软，一般用途硅胶娃娃成人用品、性用品等。0度的稍微硬一些看客户需求。	柔软度一般，一般用于制作硅胶制品，也可以用于小而精细的翻糖模、皂模、移印胶头等。	适用于各种灌模类产品，柔软性好、抗撕拉性好、适用的产品有蜡烛手工皂、工艺品、糖果巧克力、异形石膏线等。	抗撕拉性最好、硬度偏高、不变形，适用于分片刷模，比如各种水泥制品、文化石砂岩浮雕产品、树脂工艺品及轮胎模等。	很硬，类似运动鞋鞋底，适用于填充，电子灌封这方面，不建议开模。	硬度高于50度时硅胶会变脆，抗撕拉性能下降，没有柔韧性，适合填充，不建议开模。

缩合型硅胶参数表

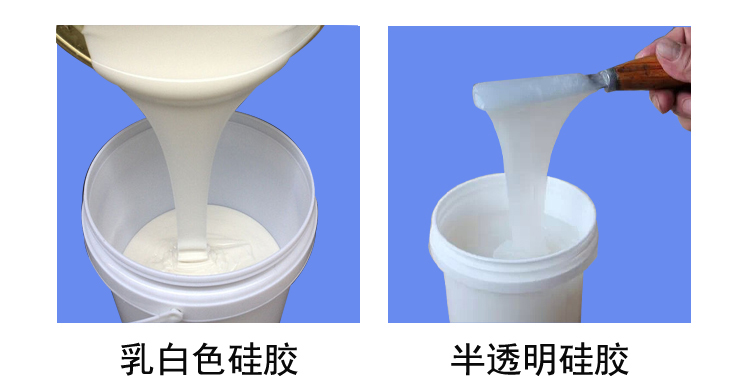

外观	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化剂添加（%）	2-3
动力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸强度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂强（KN/m）	16±2	19±2	24±2	25±2		21±2
伸长率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作时间（min)	30-50		30-40			30-50
硫化时间（h）	4-5		3-4			4-5
线收缩率（%）	0.3

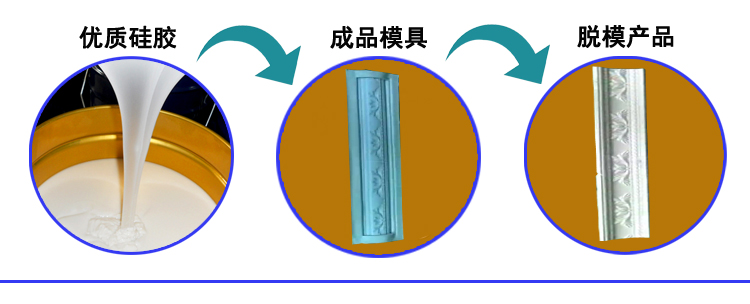

石膏线模具硅胶适合各种大中小件石膏工艺品、石膏装饰建材、建筑装潢工艺的复制及硅胶模具的制作。

砖雕模具硅胶适用于各种砖雕模具的制作及产品复制，还可以应用于文化石、水泥制品、砂岩浮雕、文化砖、grc构件、石膏线等多种行业产品的复制及模具制作。

△硅胶产品一览
模具硅胶产品食品级硅胶产品人体硅胶产品移印硅胶产品加成型硅胶产品缩合型硅胶产品电子灌封胶产品液槽胶产品手板模型设计专用硅胶产品注射成型硅胶产品发泡胶产品硅油产品硅胶模具成品油泥、缝合模块

△硅胶产品案例
实拍硅胶产品案例

△硅胶产品资讯
宏图硅胶厂家新闻硅胶行业新闻硅胶产品技术问答

相关产品

张先生
曹先生
网站
公众号

-->
