国产欧美日韩高清,www.婷婷.com,亚欧洲乱码视频

硅胶资讯News Center

当前位置：主页 > 硅胶资讯 > 行业新闻 > 行业新闻

什么是硅橡胶型人造革？

时间：2020-06-10 来源：宏图 浏览次数：

      硅橡胶型人造革是一种新型的人造革。硅橡胶型人造革的突出优点是透气、耐候性好、抗污、阻燃性好、环保，上述优点是PVC革，PU革及超纤革所不具有的特点。其原因在于，硅橡胶一般是以线型聚硅氧烷组成，其线型聚硅氧烷的主链是交替硅氧键（Si-O），其他有机基团枝接在聚硅氧烷的侧链上，从而构成一种半无机的高分子化合物。Si-O键的键能高于C-C键的键能，是451 kJ/mol；就键长而言，Si-O键长比C-C键的键长长，Si-O-Si键角较C-C-C的键角大，这使得Si-O键更易旋转，由于Si-O键的侧链有机基团转动的位阻小，因此聚硅氧烷分子具有相当大的柔韧性，对其固化后，便成为弹性体。硅橡胶具有非常优异的耐高低温性能、良好的生理惰性、良好的耐候性能等特点。然而作为一种新型人造革，处于发展初期，还存在着诸多问题：不耐磨是其主要缺点。
硅橡胶人造革具有其独特的优点：绿色环保、耐候性好、抗污、阻燃性好等特点，成为人造革领域一个新的热点。硅橡胶人造革的结构组成一般是四层组成，即面层（起到调节皮革表面手感、皮革耐磨的作用）、中间层（起到为皮革提供力学性能的支持以及提高耐磨的效果）、粘结层（具有粘结硅中间层与基材的作用）、基材（一般为针织布、超纤等，为硅橡胶涂层提供依附以及力学性能的支持）。

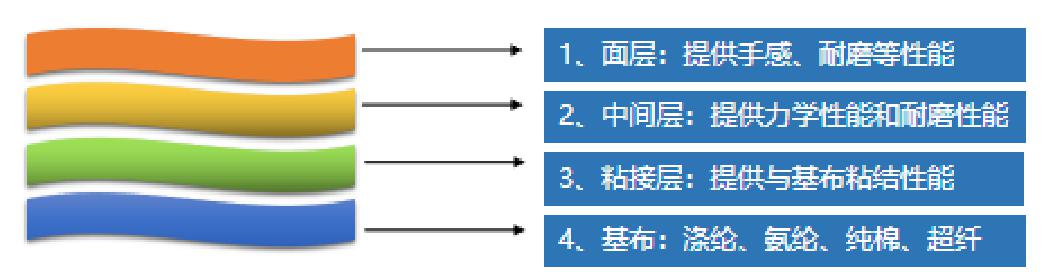

硅橡胶人造革示意图
图1 硅橡胶型人造革示意图
Fig 1 Schematic diagram of silicone rubber artificial leather

      硅橡胶人造革所用硅橡胶为室温硫化液体硅橡胶（一般为加成型液体硅橡胶），其条件是温度为150 0C以下，时长一般为1-5分钟，反应特点为硅氢键（Si-H）与乙烯基（C=C）在Karstedt催化剂的催化作用下进行加成反应，反应中应防止含有N、S、P非金属元素以及As、Sb、Bi等金属元素等的化合物，以避免催化剂中毒。

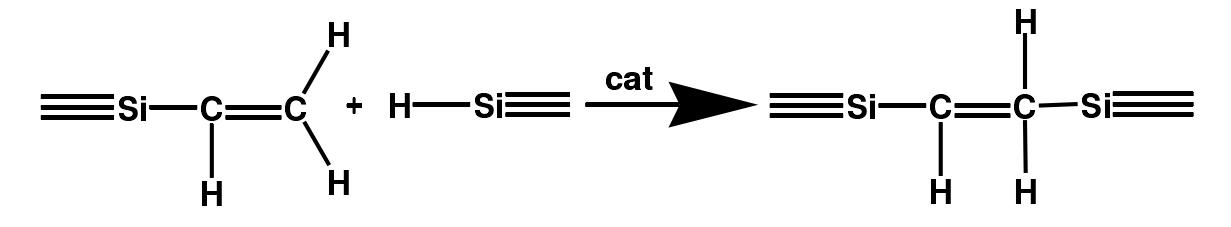

硅氢化加成型反应机理-硅橡胶型人造革
图2硅氢化加成型反应机理
     Fig2 Hydrosilylation mechanism
      基于商业化的加成型液体硅橡胶，进行硅橡胶人造革配方调制，探索配方与耐磨性的关系。运用耐磨仪、拉力机等测试仪器来表征硅橡胶型人造革的力学性能、硬度、粘结强度以及耐磨性。

QQ空间新浪微博腾讯微博人人网微信分享到：

上一篇：液态硅橡胶没有固化剂可以成型吗？

下一篇：简单了解什么是手工食品级模具硅胶

张先生
曹先生
网站
公众号

硅胶资讯News Center

推荐产品Recommended

当前位置：主页 > 硅胶资讯 > 行业新闻 > 行业新闻

什么是硅橡胶型人造革？

时间：2020-06-10来源：宏图浏览次数：

时间：2020-06-10 来源：宏图浏览次数：
